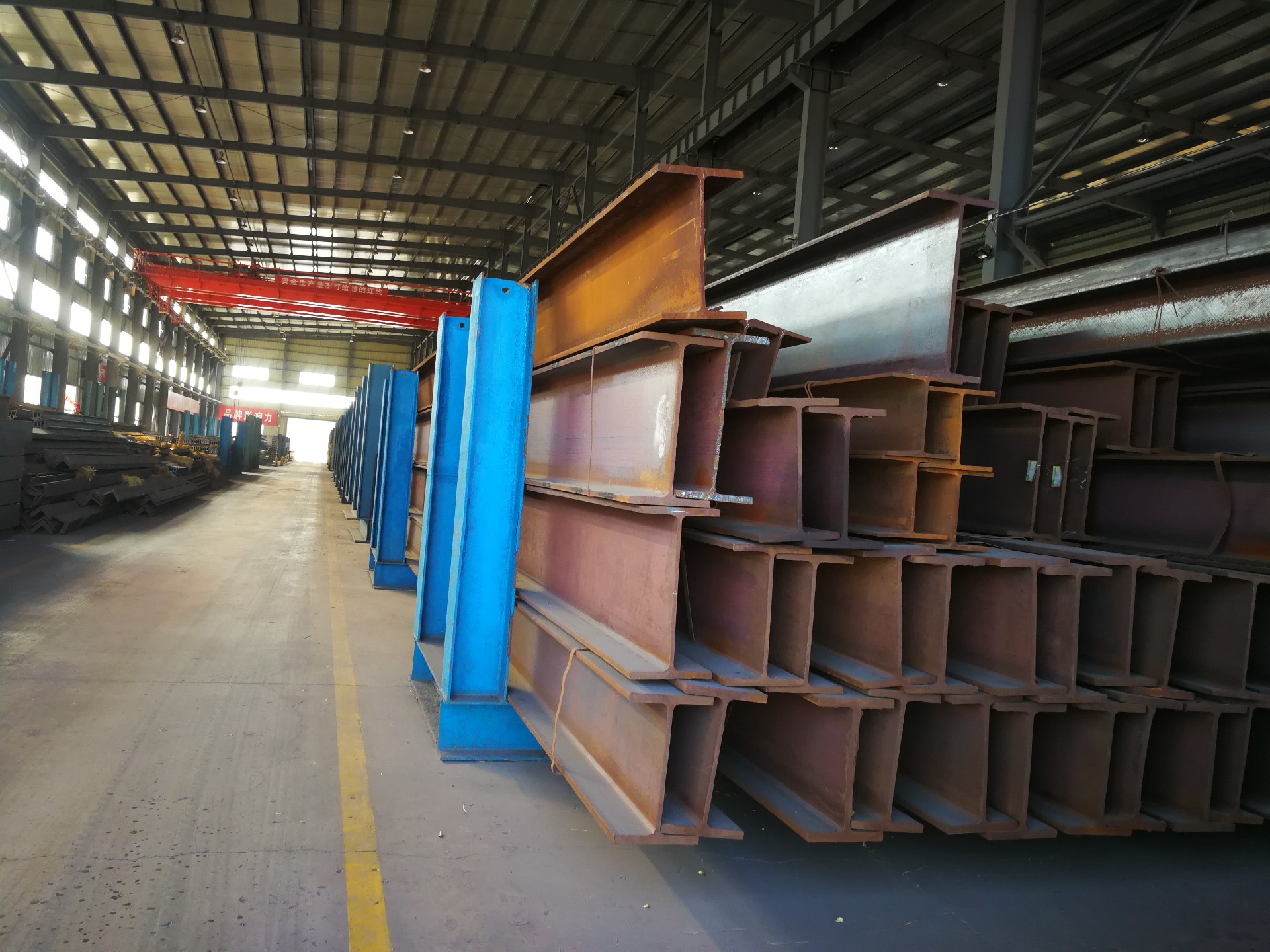

3.2 H型钢构件材料选用与设计指标

3.2.1 钢材选用

1.钢结构所用钢材应根据结构重要性(主、次构件，重要建筑和一般建筑等)、荷载特征(静载、动载)、环境条件(温度、锈蚀)、连接方法(焊接、非焊接)及钢材厚度与价格性能比等因素综合考虑，合理选材。

2.承重结构所用钢材的性能应符合以下要求：

1)应有屈服强度(f)、抗拉强度(f)、伸长率(As)的合格保证；对梁、柱、析架等重要构件应有冷弯性能的合格保证；对需疲劳验算的构件应附加有冲击韧性的合格保证。

2)应具有化学成分磷(P)、硫(S)含量的合格保证，对焊接结构尚应具有含碳(C)量和碳当量的合格保证。

3.采用塑性设计的结构及进行弯矩调幅的构件，所采用的钢材应符合下列规定：屈强比不应大于

0.85；钢材应有明显的屈服台阶，且伸长率不应小于20%。

4.按抗震设防设计的钢结构或类似的重要结构，其钢材的选用应符合《钢结构设计标准》GB

50017-2017中17.1.6条的规定。

5.在T形、十字形和角形焊接的连接节点中，当其板件厚度不小于40mm且沿板厚方向有较高撕裂拉力作用，包括较高约束拉应力作用时，该部位板件钢材宜具有厚度方向抗撕裂性能即Z向性能的合格保证，其沿板厚方向断面收缩率应不小于按现行**标准《厚度方向性能钢板》GB/T 5313规定的215*允许限值。

6.钢构件钢材的*号应根据承载情况及综合性能要求可选用Q235的碳素结构钢或Q355(Q355N，Q355M)、Q390(Q390N，Q390M)、Q420(Q420N，Q420M)及Q460(Q460N，Q460M)的低合金高强度结构钢，其质量性能应分别符合现行**标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。低合金高强度结构钢*号不带后缀者为热轧钢材，带后缀N或M者分别为综合性能更*的正火轧制或热机械控轧钢材。

7.各*号钢的质量等*、脱氧方法与附加技术要求等，应符合下列规定：

1)承重钢结构构件不应选用A*钢，不需要验算疲劳的结构构件一般可选用B*钢。

2)需验算疲劳的焊接结构或低温环境下的厚壁构件所用钢材应符合下列规定：

(1)当工作温度高于0℃时其质量等*不应低于B*；

(2) 当工作温度不高于 0℃但高于一20℃时，Q235、Q355 钢不应低于C*，Q390、Q420 及 Q460钢不应低于D*；

(3)当工作温度不高于一20℃时，Q235钢和Q355钢不应低于D*，Q390钢、Q420钢、Q460钢应选用E*。

(4)当工作温度不高于一40℃时，应选用F*(仅Q355N、Q355M钢可保证F*)。

3)需验算疲劳的非焊接结构，其钢材质量等*要求可较上述焊接结构降低一*但不应低于B*。吊车起重量不小于50t的中*工作制吊车梁，其质量等*要求应与需要验算疲劳的构件相同。

8.处于外露环境，且对耐腐蚀有特殊要求或处于侵蚀性介质环境中的承重结构，可采用Q235NH、Q355NH和Q415NH*号的耐候结构钢，其质量应符合现行**标准《耐候结构钢》GB/T4171的规定。
